四川大学华西医院康复医学中心/康复医学研究所何成奇教授团队合成新型COX-2 PROTAC纳米药物，实现骨关节炎双效靶向治疗 ...

骨关节炎（OA）是一种以滑膜炎症、关节软骨退行性变、软骨下骨硬化为特征的慢性关节疾病，其病理微环境中，环氧合酶-2（COX-2）的过度表达及其介导的前列腺素E2（PGE2）大量释放，是驱动软骨基质降解、滑膜炎性激活及关节疼痛的“元凶”。目前临床上主要依赖传统的COX-2抑制剂（如塞来昔布）来缓解症状，但这些药物仅能可逆性阻断酶活性，无法根除COX-2蛋白，且频繁给药存在胃肠道及心血管风险，难以从根本上逆转软骨破坏。因此，寻找一种能够持续性清除促炎蛋白并纠正局部炎性微环境的病理逆转疗法是当前的迫切需求。

本研究提出假说：利用靶向蛋白降解（PROTAC）技术对胞内过度表达的COX-2进行泛素化清除，同时融合两亲性纳米材料的长循环与靶向聚集效应，能够打破OA病理级联反应，实现软骨保护和免疫微环境重塑的“双效治疗”（图1）。为此，团队采用一步法制备两亲性共聚物前体，该前体整合了亲水性甲氧基聚乙二醇（mPEG）壳层、低分子量 COX-2 抑制剂单体 KTP 与 E3 泛素连接酶募集剂泊马度胺单体 PoMa。上述共聚物前体可在水溶液中自组装，形成粒径约 120 nm、表面带负电、形态规整的球形胶束纳米药物 PMKTP@NP（图2）。

体外实验结果表明，PMKTP@NP表现出良好的细胞相容性，且能凭借酸响应电荷反转效应高效逃逸溶酶体，进入细胞质。在白细胞介素-1β（IL-1β）诱导的软骨细胞模型中，该纳米药物在给药48 h内通过泛素-蛋白酶体系统（UPS）实现了近乎完全的胞内COX-2特异性降解。更重要的是，PMKTP@NP处理可显著上调软骨特异性合成代谢标志物（COL2A1、ACAN、SOX9）的表达，并显著抑制分解代谢酶（MMP13）及促炎因子，促使细胞重回软骨内稳态。在RAW 264.7巨噬细胞模型中，该纳米药物成功阻断了脂多糖诱导的促炎M1型极化，并促进了分泌IL-10和精氨酸酶1（ARG1）的抗炎修复型M2巨噬细胞的产生（图3）。

团队进一步在手术诱导的内侧半月板失稳（DMM）小鼠OA模型中进行了活体评价。静脉给药结果显示，PMKTP@NP展现出优异的药代动力学特性：消除半衰期较游离塞来昔布延长约16倍，并利用炎症部位血管通透性增加引起的ELVIS效应在病变关节精准富集。经过4周的治疗，Micro-CT、组织学（H&E及番红O-固绿染色）和步态分析表明：PMKTP@NP不仅使小鼠的步态运动异常得到显著恢复，更阻断了软骨下骨侵蚀和骨赘形成，受损关节表面平滑完整，OARSI评分显著降低，滑膜内富集了大量M2型修复巨噬细胞（图4）。

综上，本研究成功构建了高性能的COX-2降解型PROTAC纳米药物PMKTP@NP，在体内外多维度证实了靶向蛋白降解协同巨噬细胞免疫重塑在OA治疗中的卓越潜力，为基于精准靶向治疗的骨关节疾病新药开发奠定了关键理论与应用基础。

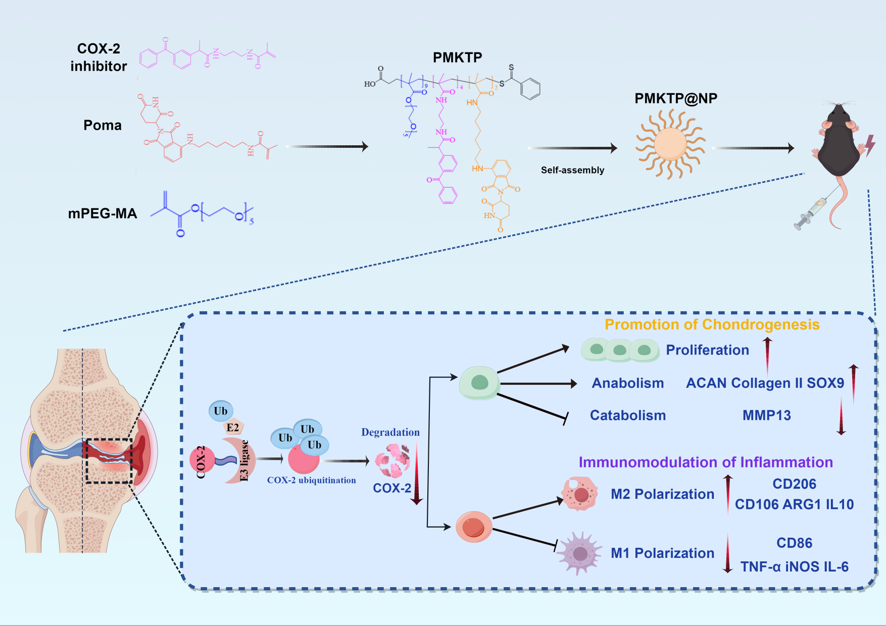

图1. 研究摘要示意图

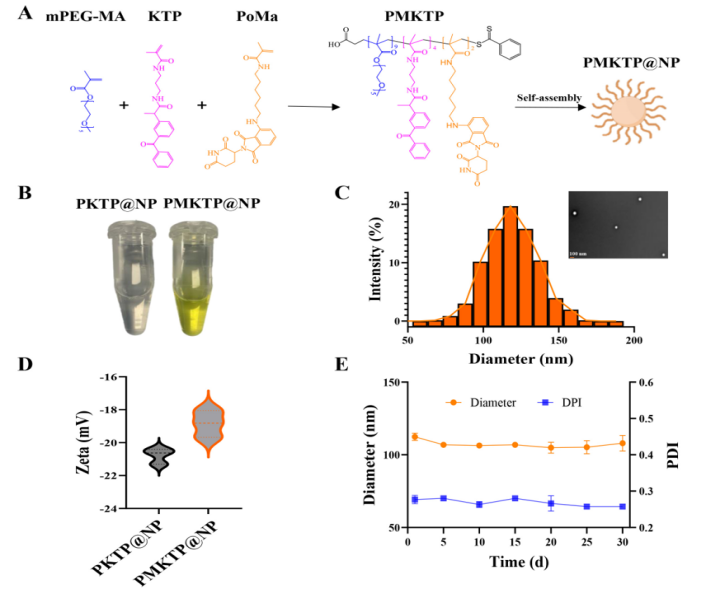

图 2. PMKTP@NP纳米粒子的合成与表征

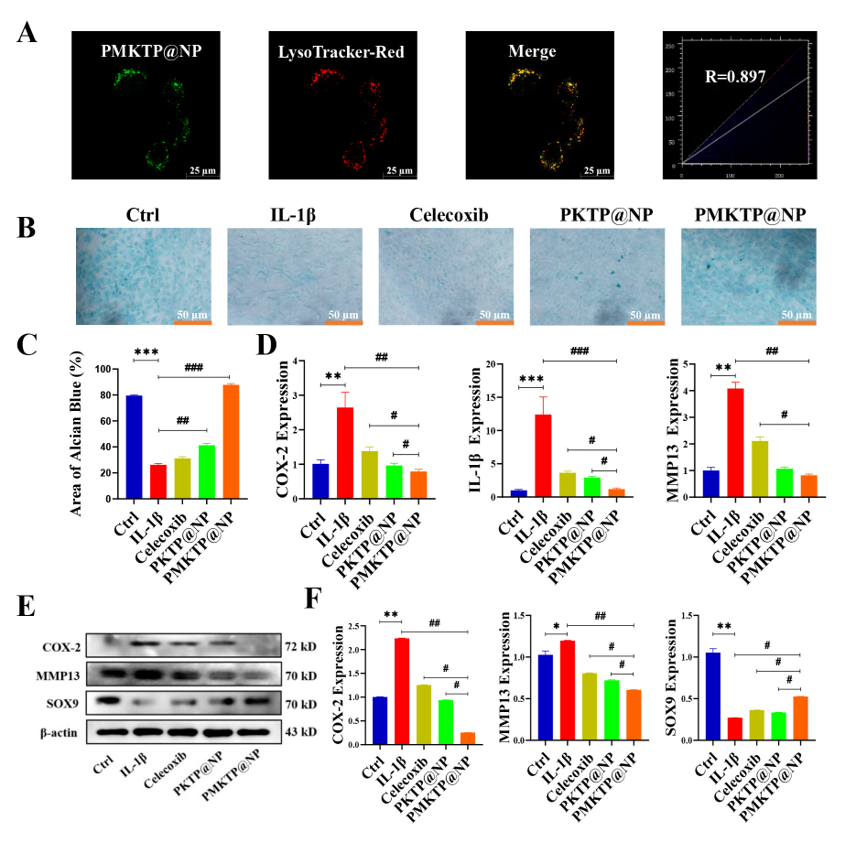

图 3. PMKTP@NP的软骨细胞摄取、特异性COX-2降解及软骨保护体外评价

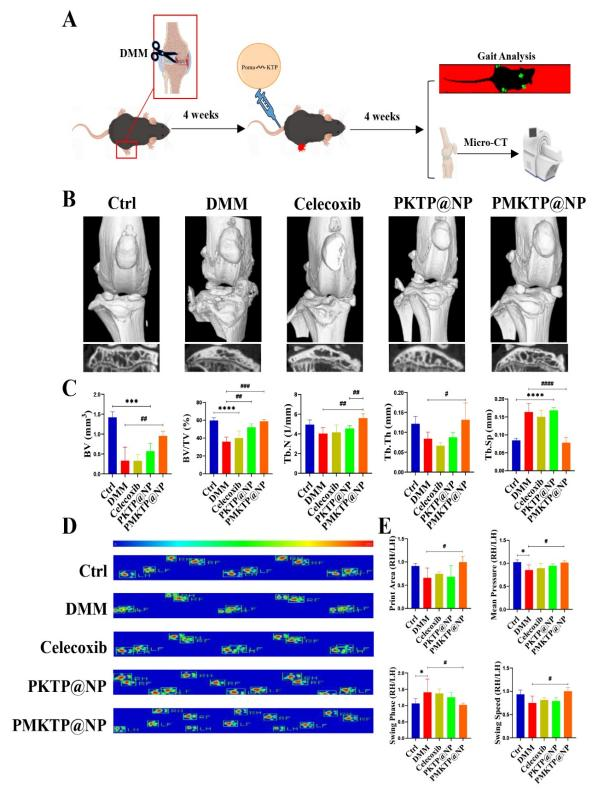

图 4. PMKTP@NP对OA的治疗效果及对步态异常的改善作用

王云兵教授：该研究从交叉学科及药剂学转化角度出发，将前沿的PROTAC技术与纳米递送材料深度融合，聚焦OA这一临床慢病痛点，选题极具创新性。传统小分子抑制剂在应对OA复杂的炎性微环境时，往往由于半衰期短、难以持续阻断靶点且无法诱导基质修复，导致临床疗效受限。研究团队打破思维壁垒，通过生物纳米材料工程设计，构建了能兼顾“病理蛋白泛素化降解”与“滑膜巨噬细胞M1-to-M2表型调控”的双效纳米平台。研究设计逻辑严密，并在严格的DMM小鼠模型及转录组学（RNA-seq）层面构建了完整的从分子机制到动物表型的科学证据链。该研究不仅丰富了UPS在骨关节退行性疾病中的应用范式，其构建的纳米平台更凭借优异的长循环和病变关节靶向保护性能，成为了推动PROTAC新药筛选与骨科临床转化的优质潜力平台。

研究心得

本研究的立项灵感源于华西医院康复医学中心在临床实践中发现的实际困境：现有药物多为对症治疗，难以逆转软骨退变。我们在查阅文献时意识到，PROTAC作为一种颠覆性的“事件驱动型”靶向蛋白降解技术，若能应用于OA的炎性关键靶点COX-2的清除中，必将带来持久的抗炎效应。然而，如何解决PROTAC分子水溶性极差、生物利用度低且缺乏组织靶向性的痛点是关键。为解决上述 PROTAC 分子成药缺陷，我们融合材料学、泛素生物学与骨科学多学科思路，选择了两亲性聚合物自组装纳米载体策略：该组装体系可同时整合搭载疏水 PROTAC 活性单体与亲水修饰链段，改善分子水溶性并赋予病灶靶向能力，由此确立了“两亲性聚合物自组装介导 PROTAC 协同递送”的整体研究方案。

在化学合成与材料制备阶段，高分子共聚物的聚合度优化和配比控制是极大的难点。由于不同单体（KTP、PoMa与mPEG-MA）的反应活性、溶解度存在显著差异，聚合反应极易出现沉淀或导致组装的胶束不稳定。为此，团队成员经历数月摸索，在设计时将亲水链段严格控制在60 wt%以上，通过多轮批次调整与RAFT聚合条件的精密调控，最终获得了粒径均一、电荷理想的最优胶束配比。

投稿心得

本次研究论文的首选目标期刊是Journal of Controlled Release，该刊作为Elsevier旗下的药剂学与控制释放领域的顶级期刊，对融合了创新递送策略与重大疾病治疗的交叉学科论文青睐有加。我们的研究结合了前沿的“PROTAC纳米药物工程”与“骨关节炎免疫微环境重塑”，与该刊的收录范畴高度契合。

稿件于2026年1月19日投出，历经两轮严谨的同行评议，于6月25日被正式接收，整体审稿周期约5个月。审稿人的关注点主要集中在：第一，PMKTP@NP诱导的COX-2蛋白降解是否确实通过UPS介导；第二，纳米粒在体内炎症关节处的屏障穿透能力与软骨下骨保护程度。面对这些犀利的问题，我们没有停留在文字层面的辩驳，而是迅速开展了补充实验：引入蛋白酶体抑制剂MG132开展免疫共沉淀（Co-IP）联合WB分析，有力证实了泛素Smear条带的增强和靶蛋白降解的逆转；同时补做了高精度的Micro-CT三维骨形态学参数（BV/TV、Tb.N等）定量分析，用扎实的数据消除了审稿人的疑虑。

通过这次投稿，我们的经验是：面对多学科交叉论文的审稿意见，直接利用“详实的机制图表+针对性的补充实验数据”进行答复，其说服力远胜过单纯的文献辩论。
